Axis Aligned Box Shape 组件
Axis Aligned Box Shape 组件可创建一个始终轴对齐的透明框。可以使用 Dimensions 属性或通过进入编辑模式来编辑框的尺寸。Axis Aligned Box Shape （轴对齐的盒形） 组件不是一个网格，而是一个辅助几何体，可用于定义地形、雾、生成器、形状渐变、音频、植被、PhysX 以及任何可利用 Shape EBus 的应用程序的体积。有关使用 Shape 组件的更多信息，请参阅 Shape 组件。
提供方

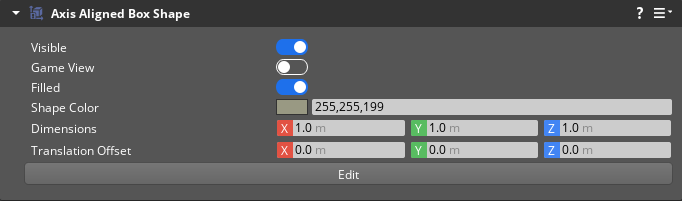

Axis Aligned Box Shape 属性
| 属性 | 说明 | 值 | 默认值 |
|---|---|---|---|
| Visible | 启用此选项可始终在视区中显示形状，即使未选择实体也是如此。禁用可在未选择实体时隐藏形状。 | Boolean | Enabled |
| Game View | 启用此选项可在游戏模式下显示形状。 | Boolean | Disabled |
| Filled | 启用此选项可将形状显示为已填充。 禁用以将形状显示为线框。 | Boolean | Enabled |
| Shape Color | 形状的颜色。 | 每通道 8 位颜色： 0-255 | 255,255,199 |
| Dimensions | 形状在局部空间的 X、Y 和 Z 维度中的大小。 | Vector3: -Infinity to Infinity | X:1.0, Y:1.0, Z:1.0 |
| Translation Offset | 形状相对于其实体的平移偏移。 | Vector3: -Infinity to Infinity | X:0.0, Y:0.0, Z:0.0 |
| Edit | 选择 Edit 按钮进入 Edit 模式。在编辑模式下，您可以使用下面的 [编辑模式操作] (#edit-mode-actions)中概述的方法在视区中修改形状的尺寸。 在 Edit 模式下，菜单栏中的 Edit （编辑） 菜单显示可用的操作和热键。要退出 Edit 模式，请在组件界面中选择 Done。 |
编辑模式操作
编辑模式提供两个子模式。您可以使用 编辑器 左上角的 Viewport UI Cluster 中的按钮、使用下面列出的键盘热键或使用 Ctrl + Mousewheel Up/Down 在子模式之间切换。
| 模式 | 图标 | 快捷键 | 说明 |
|---|---|---|---|
| Dimensions |  | 1 | 左键单击并拖动 Axis Aligned Box Shape 两侧的黑色手柄，以调整矩形在其局部 X、Y 和 Z 维度上的大小。默认情况下，可以单独编辑长方体的每个面。按住 Shift 可对称地编辑相对的面对。 |
| Translation Offset |  | 2 | 单击鼠标左键并拖动线性或平面操纵器以编辑 平移偏移。 |
| Reset Current Mode | R | 将当前子模式操作的属性重置为其默认值。 |
BoxShapeComponentRequestsBus
将以下请求函数与 ‘BoxShapeComponentRequestsBus’ 事件总线接口结合使用，以便与游戏中的 Axis Aligned Box Shape 组件进行通信。
| 方法名称 | 说明 | 参数 | 返回值 | 脚本化 |
|---|---|---|---|---|
GetBoxConfiguration | 返回框形状的配置。 | None | 包含属性 ‘Dimensions’ 的 ‘BoxShapeConfiguration’ 对象。 | Yes |
GetBoxDimensions | 返回框形状的 Dimensions。 | None | Dimensions: Vector3 | Yes |
SetBoxDimensions | 设置框形状的 Dimensions。 | Dimensions: Vector3 | None | Yes |
请参阅 Shape 组件 Ebus接口 以获取所有 Shape 组件可用的功能说明。
