创建混合空间并将其可视化

混合空间是根据坐标进行空间组织的动作样本集合。可视化的表示方法是以 xy 轴表示坐标的图形。xy 轴可表示移动速度、移动方向、转弯角度等值。每个动作都由图形或混合空间中的一个点（白点）表示。

当您在混合空间中选取一个点时（通过交互方式或参数控制），角色会自动播放根据样本动作和适当的混合权重计算得出的动作。

在一维混合空间中，动作与沿线上的点相对应。在二维混合空间中，动作与二维空间中的点相对应。

先决条件

在向动画图形添加混合空间节点之前，必须完成以下步骤：

  • 选择一个Actor
  • 选择一个动作集
  • 创建动画图形

更多信息，请参阅 动画编辑器入门。

创建混合空间

要创建混合空间，必须添加混合树节点和混合空间节点，然后为混合空间节点的属性指定值。

混合空间节点从Output Pose端口输出一个姿势。您可以将该输出连接到Final Output节点的Input Pose端口，或任何其他接受姿势作为输入的节点的输入端口。

Blend Space 1D 节点具有以下端口：

  • X - 该输入端口的值表示一维混合空间中当前感兴趣的位置。
  • Output Pose - 混合空间节点计算与当前感兴趣位置相对应的混合动作，并从该端口输出所产生的动作。

Blend Space 2D 节点具有以下端口：

  • X - 该输入端口的值是二维混合空间中当前感兴趣位置的 x 坐标。
  • Y - 该输入端口的值是二维混合空间中当前感兴趣位置的 Y 坐标。
  • Output Pose - 混合空间节点计算与当前感兴趣位置相对应的混合动作，并从该端口输出所产生的动作。

创建混合空间并指定属性

  1. 在动画编辑器中，在中间顶部窗格的Anim Graph选项卡上，右键单击网格，然后选择Create Node、Sources、Blend Tree。

  2. 双击 Blend Tree 节点转到混合树视图。

  3. 通过以下操作之一将混合空间节点添加到混合树中：

    • 在Anim Graph选项卡的混合树视图中，右键单击网格，然后选择Create Node, Blending, Blend Space 2D 或 Blend Space 1D。
    • 在Anim Graph Palette中，在Blending标签页上，拖拽Blend Space 2D 或 Blend Space 1D 图表到混合树上。

  4. 双击混合空间节点，进入混合空间视图。如果您使用的是Blend Space 2D 节点，您的视图应如下所示：

Blend Space 2D node view

  1. 在Attributes窗格中，指定混合空间节点的属性值。这些值用于设置混合空间。

    注意:
    您可以取消 Attributes 窗格的锁定，以便在不滚动的情况下查看属性和值。

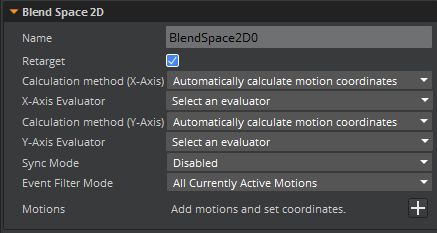

    Blend Space 2D Attributes pane

    • 要使用所提供的 xy 轴值，请执行以下操作：

      1. 对于 Calculation method (X-Axis), 选择 Automatically calculate motion coordinates。

      2. 对于 X-Axis Evaluator, 选择一个共同的动作特性。

      3. 对于 Calculation method (Y-Axis), 选择 Automatically calculate motion coordinates。

      4. 对于 Y-Axis Evaluator，选择另一种常见的动作特性。

    • 要为 xy 轴使用自定义值，请执行以下操作：

      1. 对于 Calculation method (X-Axis), 选择 Manually enter motion coordinates。

      2. 对于 Calculation method (Y-Axis), 选择 *Manually enter motion coordinates。

      您也可以结合使用提供值和自定义值。例如，您可以手动输入 x 轴的动作坐标，并使用Travel distance评估器自动计算 y 轴的动作坐标。

  2. 在 Attributes 面板中，对于 Motions，点击 + 按钮为混合空间添加源动作资产。

  3. 在Motion Selection Window中，选择你要添加到到混合空间的动作，然后点击 OK。

    • 如果在Calculation method中选择了Automatically calculate motion coordinates，并且在Evaluator中选择了动作特性，则坐标值会自动计算。
    • 如果在Calculation method中选择了Manually enter motion coordinates，则必须输入坐标值。

  4. 将动作添加到混合空间并计算出坐标值后，请确认混合空间视图是否与下图相似：

Example blend space view

  1. 在混合空间视图中，执行以下操作：

    1. 在混合空间内拖动，更改兴趣点（用红点表示）。

    2. 当高亮显示该点时，会通过混合三角形三个顶点所代表的动作自动计算出相应的动作。查看每个动作旁边的混合权重。

    3. 请注意，距离点较近的动作的混合权重要高于距离点较远的动作。

  2. 在 Attributes 面中，可以执行以下操作：

    • 查看每个动作的坐标值
    • 更改数值以重新映射动画和混合空间图
    • 从混合空间移除一个动作
